Banchi prova Common Rail

Dal controllo iniziale al collaudo specialistico.

Parti dal lavoro della tua officina: diagnosi, riparazione degli iniettori, collaudo di pompe e iniettori o ampliamento di un banco tradizionale.

CRS200+ / CRS400

Collaudo pompe e iniettori

Collaudo pompe e iniettori Common Rail multimarca fino a 2.500 bar. Misura shot-to-shot, software Indra; 2 postazioni su CRS200+, 4 su CRS400.

Scopri il prodotto

CRS100 / CRS100+

Precisione sulla singola iniezione

Test degli iniettori Common Rail fino a 2.500 bar, con misura shot-to-shot, gestione con software Indra e codifica per le applicazioni previste.

Scopri il prodotto

CRM100

Diagnosi compatta e immediata

Diagnosi degli iniettori Common Rail per orientare l’intervento in officina. Pressione nominale 2.000 bar, una stazione di prova e touchscreen da 10″.

Scopri il prodotto

TEC201 Evolution

Common Rail sul banco tradizionale

Collaudo di pompe e iniettori Common Rail multimarca fino a 2.500 bar, sfruttando la motorizzazione del banco tradizionale.

Scopri il prodotto

CRS200p

Diagnosi delle pompe Common Rail

Diagnosi e riparazione di pompe Common Rail. Pressione nominale 2.500 bar, montaggio rapido a slitta e prova di pompe sincronizzate.

Scopri CRS200p

Quale banco serve alla tua officina?

Descrivici le pompe e gli iniettori su cui lavori. Ti aiutiamo a individuare il banco e la configurazione adatti.

Parlane con Rabotti

RabottiCRS200+ / CRS400

Panoramica Applicazioni Software Dati tecnici Parliamone

Prec Succ

COMMON RAIL

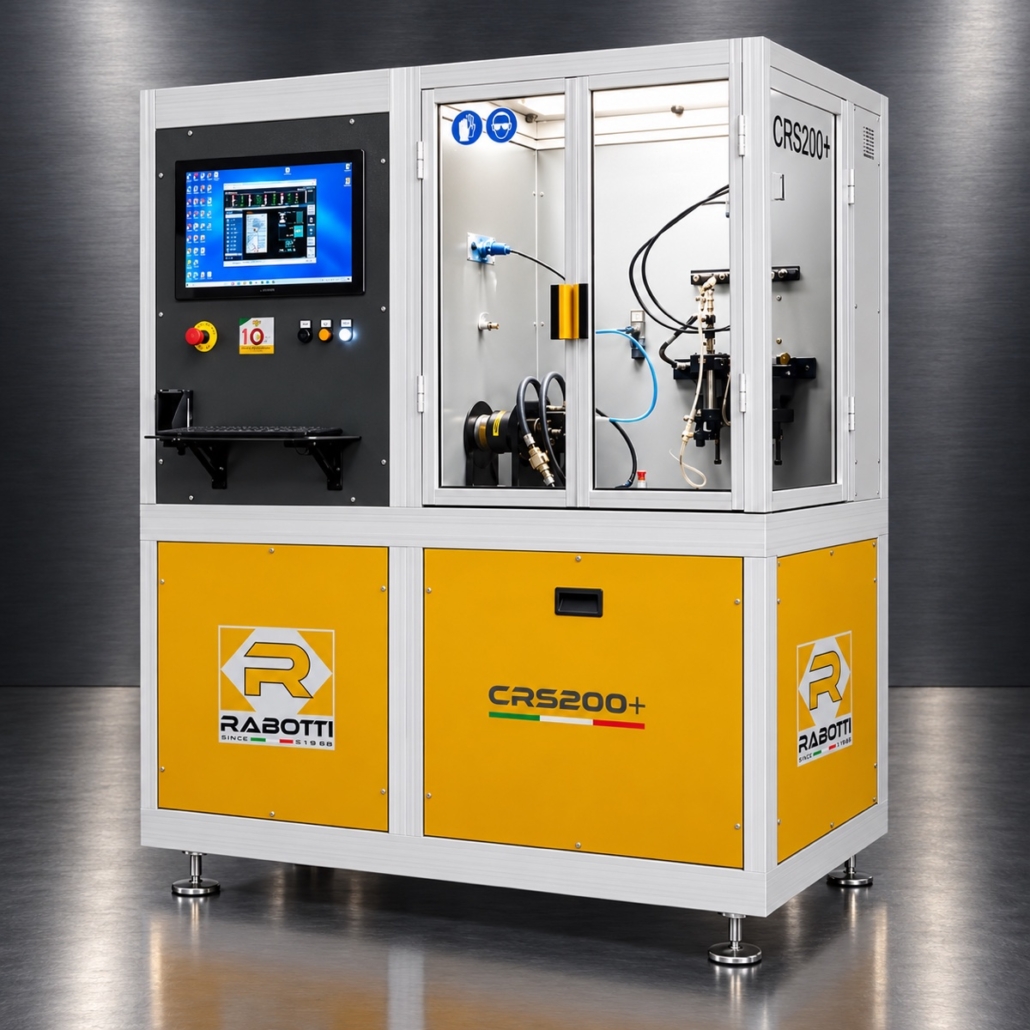

CRS200+ / CRS400

Pompe e iniettori. Sotto lo stesso controllo.

I nuovi banchi Rabotti CRS200+/CRS400 nascono dalla lunga esperienza del personale Rabotti al servizio delle moderne officine di riparazione dei sistemi di iniezione diesel.

Visualizza e scarica PDF Richiedi informazioni

2.500 bar

Pressione nominale

2 / 4 stazioni

CRS200+ / CRS400

Shot-to-shot

Misura della singola iniezione

21″ touch

Interfaccia di controllo

Funzioni e impiego

I nuovi banchi Rabotti CRS200+/CRS400 nascono dalla lunga esperienza del personale Rabotti al servizio delle moderne officine di riparazione dei sistemi di iniezione diesel.

La struttura moderna e più leggera agevola il montaggio delle pompe e degli iniettori da provare, conservando i punti di forza storici dei banchi Rabotti: affidabilità, facilità d’uso, ampiezza della banca dati e precisione del sistema di misura shot-to-shot (“cilindro”), ormai ampiamente riconosciuta dal mercato.

Funzionalità e caratteristiche

Prova degli iniettori Bosch a doppia bobina (CRIN4.2)
Prova degli iniettori Cummins XPI
Prova degli iniettori per grandi motori diesel (“LDE”, come L’Orange)
Prova degli iniettori HEUI
Prova degli iniettori Caterpillar
Codifica IMA degli iniettori Bosch a solenoide (CRI2)
Codifica IMA a 6/10 caratteri degli iniettori Bosch Heavy Duty (CRIN)
Codifica ISA a 7/10 caratteri degli iniettori Bosch piezoelettrici (CRI3)
Codifica C2I/C3I/C4I degli iniettori Delphi DFI1, DFI1.5 e DFI1.20
Codifica degli iniettori Delphi F2 (F2P / F2E / F2R) Euro 6
Codifica a 16/22/24/26/30 caratteri degli iniettori Denso
Codifica degli iniettori Siemens/VDO/Continental
Verifica del sensore di pressione integrato negli iniettori Denso i-ART
Prova delle pompe CR Bosch CP1/CP3/CP4
Prova delle pompe Delphi DFP1, DFP3, DFP4, DFP6, DFP7
Prova delle pompe Denso HP3, HP4 (verifica del sensore NTC integrato)
Prova delle pompe CR Siemens/VDO
Prova delle pompe sincronizzate Bosch CP4E, Denso HP5, Continental DHP1

Controllo, misura e gestione delle prove

Software Indra

Il software Indra di Rabotti è il sistema di controllo avanzato dei nostri banchi prova: offre monitoraggio preciso in tempo reale, diagnosi automatizzata e prove personalizzabili per iniettori, pompe e altri componenti. L’interfaccia intuitiva e la compatibilità multimarca consentono di verificarne le prestazioni con precisione ed efficienza.

Rabotti — schermata del sistema di codifica a crediti

Codifica “Pay as you go”

Il modello Pay As You Go offre una codifica degli iniettori flessibile e conveniente: acquisti crediti solo per le operazioni necessarie. Nessun canone anticipato né licenze inutilizzate: accesso alla codifica su richiesta, scalabile, per tutte le principali marche di iniettori.

Dati tecnici

Caratteristica	Valore e note
Dimensioni	1600 x 900 x 1820h mm; Piedini regolabili
Peso	~ 550 kg
Conformità del fluido di prova	ISO 4113; Consigliato Calibration Fluid CV
Serbatoio	Fluido pulito ~ 32 L; Volume di lavaggio ~ 12 L
Riscaldatore del fluido	2 kW; Elettrico
Temperatura di esercizio	40 ± 3 °C; Tipica
Motore elettrico	11 kW – 4p – 50/60 Hz; Asincrono
Alimentazione	400 Vac – 26 A 50/60 Hz; 3P + N + PE
Pressione nominale	2500 bar; Disco di rottura a 3000 bar
Velocità massima del motore	4500 rpm; Controllo tramite inverter
Pressione di alimentazione	0 ÷ 6.5 bar; Controllo automatico, misura elettronica
Depressione	-1 ÷ 0 bar; Misura elettronica
Alimentazione pneumatica	min. 4 bar
Campo di misura della quantità iniettata	0.1 ÷ 450 mm3/str.; Misuratore shot-to-shot
Campo di portata di ritorno degli iniettori	1 ÷ 1000 cc/min
Campo di portata in mandata della pompa	0.001 ÷ 4 l/min
Campo di portata di ritorno della pompa	0.2 ÷ 4.5 l/min
Quantità iniettata dagli iniettori LDE	1 ÷ 1500 mm3/str.
Raffreddamento	Ventilazione ad aria + circuito acqua; Temperatura massima acqua in ingresso 20 °C; refrigeratore disponibile come optional
Sistema operativo	Windows 10/11 PRO
Interfaccia operatore	Touchscreen da 21″
Postazioni iniettore CRS200+ / CRS400	2 / 4
Cilindri di misura CRS200+ / CRS400	2 / 2

CRS200+ / CRS400. La configurazione giusta parte dal tuo lavoro.

Indicaci le pompe e gli iniettori che tratti e le prove che vuoi eseguire. Il team Rabotti può aiutarti a valutare applicazioni, configurazione e requisiti di installazione.

Richiedi una proposta per CRS200+ / CRS400 Scarica la scheda CRS200+ / CRS400
