RABOTTI · SPECIALISTA NEL COLLAUDO DEI SISTEMI DI INIEZIONE

INGEGNERIA PER BANCHI PROVA SU MISURA

Progetti e banchi speciali

Dalla progettazione meccanica e oleopneumatica all’elettronica, al software di controllo e alla validazione finale.

COMPETENZE INTEGRATE

UN PARTNER. CINQUE DISCIPLINE.

Un unico team responsabile trasforma i requisiti di prova in un sistema completamente integrato, messo in servizio e predisposto per l’assistenza nel tempo.

1

MECCANICA

Telai, attrezzature di fissaggio, ripari, interfacce e architetture macchina progettate per agevolare la manutenzione.

2

OLEODINAMICA E PNEUMATICA

Circuiti oleodinamici e pneumatici per il controllo di pressione, portata e temperatura.

3

ELETTRONICA

Quadri elettrici, strumentazione, condizionamento dei segnali e sistemi di sicurezza.

4

SOFTWARE

Sequenze automatiche, interfaccia operatore HMI, ricette, acquisizione dati e reportistica.

5

INTEGRAZIONE

Assemblaggio, taratura, validazione, documentazione e messa in servizio.

REQUISITI → PROGETTAZIONE DEL SISTEMA → COSTRUZIONE → VALIDAZIONE → SUPPORTO

INGEGNERIA MECCANICA, OLEODINAMICA E PNEUMATICA

RICREARE LE REALI CONDIZIONI DI PROVA.

01

ARCHITETTURA MECCANICA DI PRECISIONE

Telai rigidi, attrezzature intercambiabili, ripari di sicurezza e accessi per la manutenzione progettati in funzione del componente e del ciclo di prova.

02

CIRCUITI OLEODINAMICI E PNEUMATICI CONTROLLATI

Circuiti di pressione, portata, filtrazione, ritorno, raffreddamento e attuazione progettati per condizioni operative stabili e ripetibili.

PRIORITÀ DI PROGETTAZIONE

Accuratezza · Modularità · Pulizia · Manutenibilità · Sicurezza dell’operatore

Meccanica e circuiti oleodinamici e pneumatici dei banchi prova Rabotti

ELETTRONICA E CONTROLLO

CONTROLLARE OGNI VARIABILE CRITICA DI PROVA.

01

SENSORI E STRUMENTAZIONE

Acquisizione di pressione, temperatura, portata, velocità, posizione e segnali elettrici.

02

PLC / CONTROLLO IN TEMPO REALE

Sequenze deterministiche, regolazione ad anello chiuso e attuazioni sincronizzate.

03

POTENZA E SICUREZZA

Quadri elettrici, azionamenti, interblocchi, circuiti di emergenza e architettura diagnostica.

RISULTATO

Un processo di prova misurabile, ripetibile e protetto, dal singolo segnale allo stato complessivo della macchina.

Quadri elettrici, cablaggi e attività di controllo Rabotti

SOFTWARE E DATI

DALLE PROVE AUTOMATICHE AI DATI PER L’INGEGNERIA.

01

CONFIGURARE

Ambito di prova, intervalli, obiettivi e sequenze.

02

ESEGUIRE

Procedure automatiche con guida per l’operatore e transizioni controllate.

03

ACQUISIRE

Misure sincronizzate, visualizzazione in tempo reale e monitoraggio diagnostico.

04

TRACCIARE E DOCUMENTARE

Risultati, allarmi, storico delle prove e registrazioni tecniche esportabili.

NEL SOFTWARE, LA PROVA DIVENTA INGEGNERIA.

Interfaccia di prova e sviluppo del software Rabotti

#1 – LDE100

BANCO PROVA INIETTORI COMMON RAIL PER GRANDI MOTORI DIESEL

PROGETTATO PER

01

SISTEMA COMMON RAIL

Motori marini a 2 e 4 tempi.

02

SISTEMA DA 2500 bar

Sistema ad alta pressione completamente configurabile.

03

ANALISI AVANZATA

Profilo della portata d’iniezione, massa iniettata, tempi di apertura e chiusura, segnali di pressione, iniezioni multiple.

Analizzatore d’iniezione HDA-25000 completamente integrato

LDE100: analizzatore, strumentazione e grafici di prova nella composizione originale

LDE100: impianto di prova, analizzatore HDA e circuiti del banco

Scheda LDE100

#2 – HPP100

BANCO PROVA POMPE COMMON RAIL AD ALTA PRESSIONE

PROGETTATO PER

01

SISTEMA COMMON RAIL

Motori aeronautici a pistoni.

02

PIATTAFORMA FLESSIBILE

Facilmente adattabile a pompe di diverse architetture e di diversi costruttori.

03

ANALISI AVANZATA

Portata erogata, portata di ritorno, andamento della pressione, pressione di alimentazione, potenza assorbita.

HPP100: andamento della pressione a 2000 giri/min e pressione rail di 1800 bar, dal PDF originale Rabotti.

HPP100: gruppo pompa e circuito di prova

Scheda HPP100

#3 – MIT100

BANCO PROVA INIETTORI METANOLO NEL CONDOTTO DI ASPIRAZIONE PER MOTORI MARINI

PROGETTATO PER

01

SISTEMI PER COMBUSTIBILI ALTERNATIVI

Sistema di alimentazione degli iniettori in acciaio inossidabile.

02

SOLUZIONE FLESSIBILE

Ampia capacità di riprodurre le reali condizioni di funzionamento del motore.

03

ANALISI AVANZATA

Massa iniettata, tempi di apertura e chiusura, alzata dello spillo, segnali di pressione, iniezioni multiple.

MIT100: sistema di alimentazione metanolo e quadro elettrico

Scheda MIT100

#4 – GTB500

ANALIZZATORE PER INIEZIONE DIRETTA BENZINA

PROGETTATO PER

01

INIEZIONE DIRETTA BENZINA

Sistema ad alta pressione da 500 bar.

02

SOLUZIONE FLESSIBILE

Facilmente adattabile a iniettori di diverse dimensioni.

03

ANALISI AVANZATA

Quantità iniettata, penetrazione, angolo e larghezza dello spray.

GTB500: analisi dello spray, modello e gruppo di prova

#5 – LPP100

BANCO PROVA POMPE DI ALIMENTAZIONE CARBURANTE

PROGETTATO PER

01

SISTEMI OLEODINAMICI

Pompe oleodinamiche a ingranaggi.

02

SOLUZIONE FLESSIBILE

Modalità di prova manuale e automatica.

03

ANALISI AVANZATA

Portata erogata, pressione in ingresso e in uscita, temperatura in ingresso e in uscita, coppia assorbita.

LPP100: azionamento, pompa e circuiti oleodinamici

#6 – SCR200

BANCO PROVA AUTOMATICO PER DOSATORI SCR

PROGETTATO PER

NANYUE
FUEL INJECTION
SYSTEMS

01

SISTEMA DI POST-TRATTAMENTO

Sistema SCR per la riduzione delle emissioni di NOx.

02

COLLAUDO DI FINE LINEA

Accurato, affidabile e rapido, per il controllo della qualità in produzione.

03

ANALISI AVANZATA

Portata iniettata, caratteristiche dello spray, tenuta.

SCR200: montaggio originale dello spray, del dosatore e dei gruppi di prova

SCR200: gruppo dosatore e circuito di prova

Scheda SCR200

#7 – FL101

SISTEMA AUTOMATICO DI COLLAUDO DI FINE LINEA PER POMPE UNITARIE

PROGETTATO PER

NANYUE
FUEL INJECTION
SYSTEMS

01

VEICOLI PESANTI

Sistema di iniezione a pompa unitaria elettronica (EUP).

02

COLLAUDO DI FINE LINEA

Controllo automatico della qualità in produzione con stazione di marcatura laser.

03

ANALISI AVANZATA

Massa iniettata, tempi di apertura e chiusura, profilo della portata d’iniezione, statistiche.

Analizzatore d’iniezione Mexus2.0 completamente integrato

FL101: modello dell’impianto, stazione di prova e collegamenti

Altri banchi documentati

Soluzioni su misura per analisi precise e affidabili dei sistemi di iniezione nei settori automobilistico, dei veicoli industriali, navale e aeronautico.

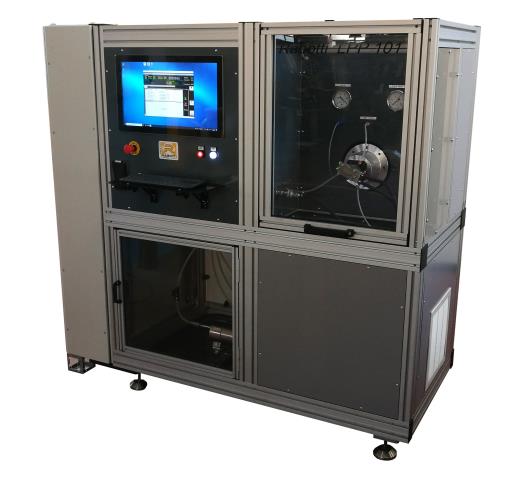

LPP101: prove di pompe a ingranaggi a bassa pressione. C.R. 960 FIAT: prove volumetriche e meccaniche sui componenti di iniezione, secondo le specifiche FIAT CRF.

Scheda LPP101

Scheda C.R. 960 FIAT
