RABOTTI · SPEZIALIST FÜR DIE PRÜFUNG VON EINSPRITZSYSTEMEN

ENGINEERING FÜR MASSGESCHNEIDERTE PRÜFSTÄNDE

Sonderprojekte und Prüfstände

Von der mechanischen Konstruktion sowie der Hydraulik und Pneumatik bis hin zu Elektronik, Steuerungssoftware und abschließender Validierung.

INTEGRIERTE KOMPETENZEN

EIN PARTNER. FÜNF DISZIPLINEN.

Ein verantwortliches Team setzt die Prüfanforderungen in ein vollständig integriertes, in Betrieb genommenes System um, das auf langfristige Serviceunterstützung ausgelegt ist.

1

MECHANIK

Rahmen, Spannvorrichtungen, Schutzeinrichtungen, Schnittstellen und Maschinenarchitekturen für eine einfache Wartung.

2

HYDRAULIK UND PNEUMATIK

Hydraulische und pneumatische Kreisläufe zur Regelung von Druck, Durchfluss und Temperatur.

3

ELEKTRONIK

Schaltschränke, Messtechnik, Signalaufbereitung und Sicherheitssysteme.

4

SOFTWARE

Automatische Abläufe, HMI-Bedienoberfläche, Rezepturen, Datenerfassung und Berichterstellung.

5

INTEGRATION

Montage, Kalibrierung, Validierung, Dokumentation und Inbetriebnahme.

ANFORDERUNGEN → SYSTEMAUSLEGUNG → FERTIGUNG → VALIDIERUNG → SUPPORT

MECHANIK-, HYDRAULIK- UND PNEUMATIKENTWICKLUNG

REALE PRÜFBEDINGUNGEN NACHBILDEN.

01

PRÄZISE MECHANISCHE KONSTRUKTION

Steife Rahmen, austauschbare Vorrichtungen, Schutzeinrichtungen und Wartungszugänge, abgestimmt auf das Bauteil und den Prüfzyklus.

02

GEREGELTE HYDRAULISCHE UND PNEUMATISCHE KREISLÄUFE

Druck-, Durchfluss-, Filter-, Rücklauf-, Kühl- und Betätigungskreise für stabile und wiederholbare Betriebsbedingungen.

ENTWICKLUNGSPRIORITÄTEN

Genauigkeit · Modularität · Sauberkeit · Wartungsfreundlichkeit · Bedienersicherheit

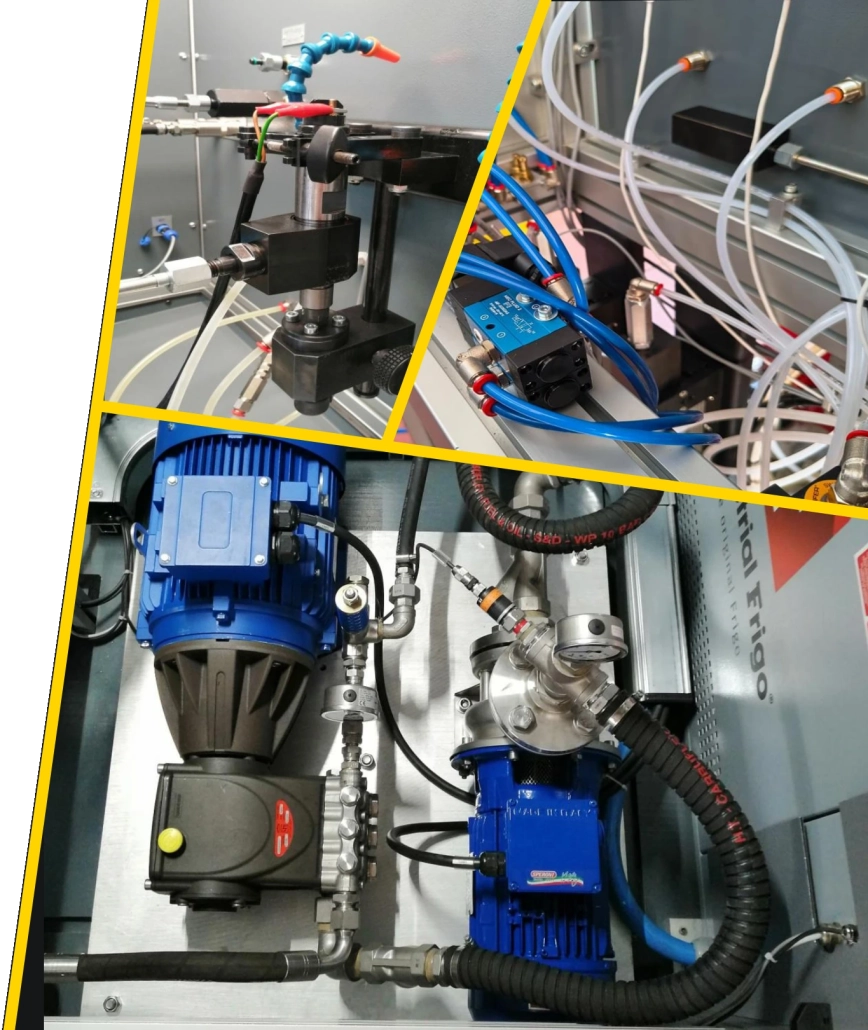

Mechanik sowie hydraulische und pneumatische Kreisläufe der Rabotti-Prüfstände

ELEKTRONIK UND STEUERUNG

JEDE KRITISCHE PRÜFGRÖSSE BEHERRSCHEN.

01

SENSOREN UND MESSTECHNIK

Erfassung von Druck, Temperatur, Durchfluss, Geschwindigkeit, Position und elektrischen Signalen.

02

SPS / ECHTZEITSTEUERUNG

Deterministische Abläufe, geschlossene Regelkreise und synchronisierte Betätigungen.

03

LEISTUNG UND SICHERHEIT

Schaltschränke, Antriebe, Verriegelungen, Not-Halt-Kreise und Diagnosearchitektur.

ERGEBNIS

Ein messbarer, wiederholbarer und abgesicherter Prüfprozess – vom einzelnen Signal bis zum Gesamtzustand der Maschine.

Schaltschränke, Verdrahtung und Steuerungsaufgaben bei Rabotti

SOFTWARE UND DATEN

VON AUTOMATISIERTEN PRÜFUNGEN ZU ENTWICKLUNGSDATEN.

01

KONFIGURIEREN

Prüfumfang, Bereiche, Zielgrößen und Abläufe.

02

AUSFÜHREN

Automatische Verfahren mit Bedienerführung und kontrollierten Übergängen.

03

ERFASSEN

Synchronisierte Messungen, Echtzeitvisualisierung und Diagnoseüberwachung.

04

NACHVERFOLGEN UND DOKUMENTIEREN

Ergebnisse, Alarme, Prüfhistorie und exportierbare technische Aufzeichnungen.

MIT SOFTWARE WIRD PRÜFEN ZUM ENGINEERING.

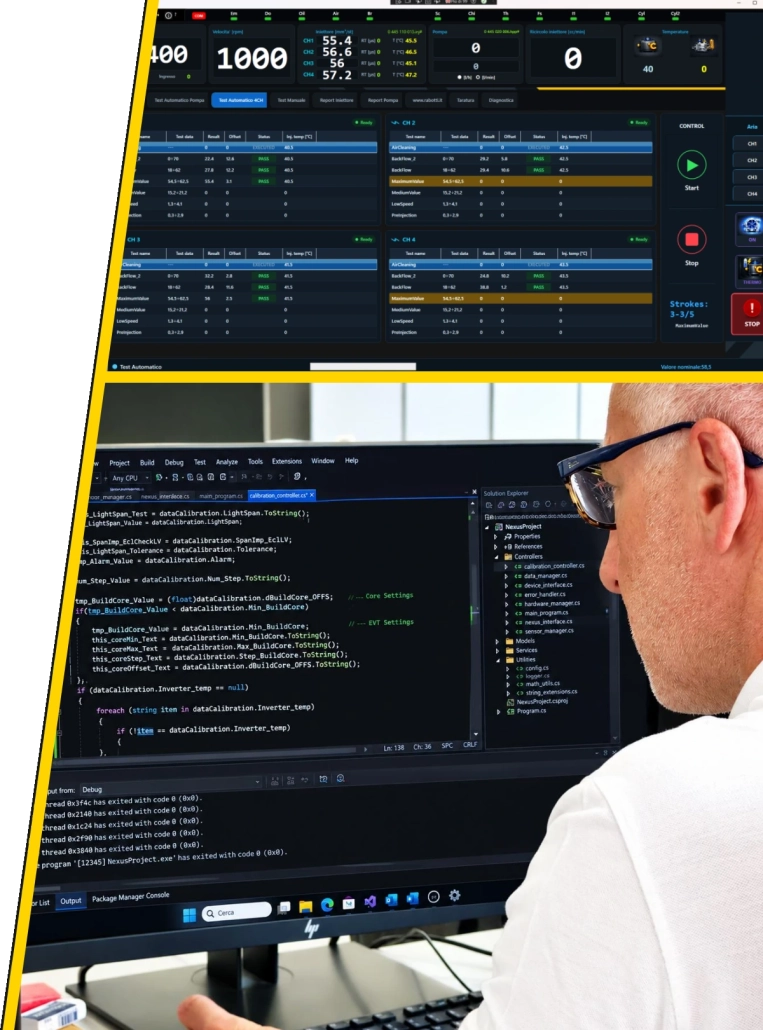

Prüfoberfläche und Softwareentwicklung bei Rabotti

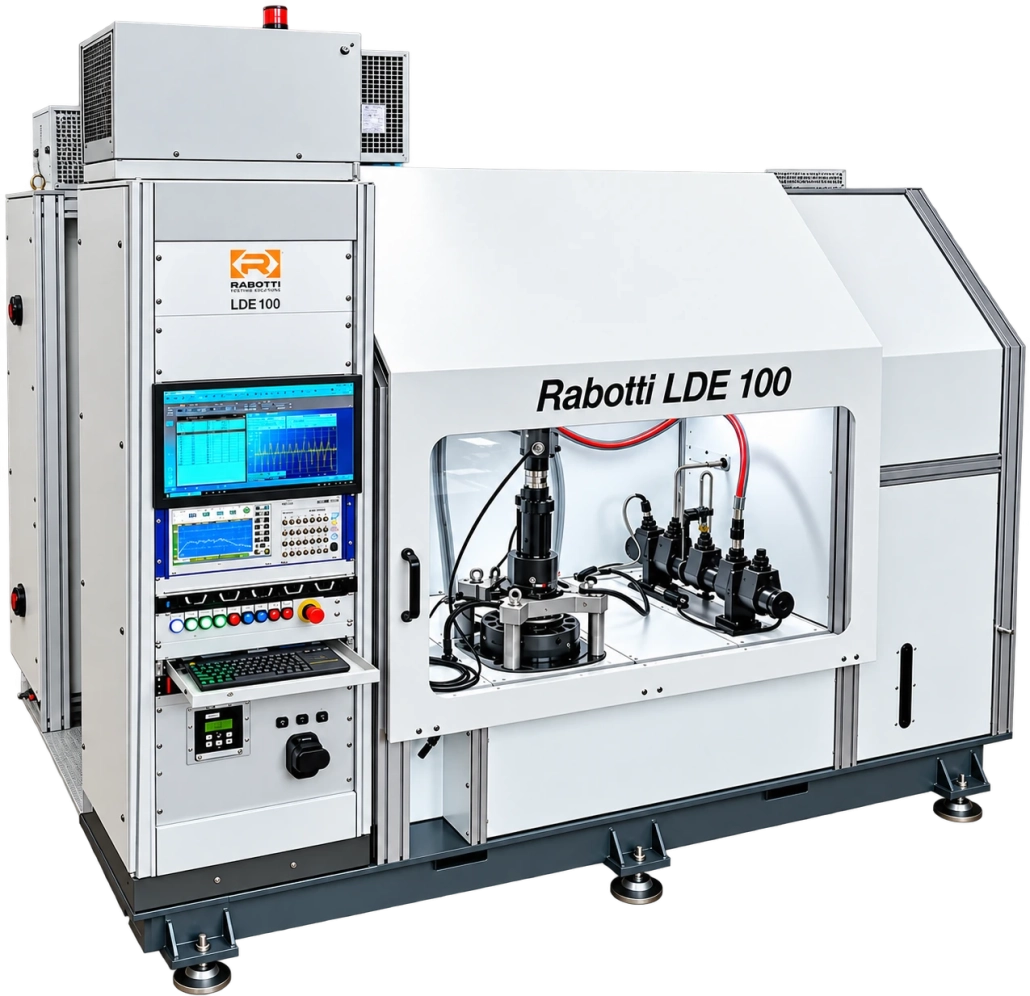

#1 – LDE100

COMMON-RAIL-INJEKTORENPRÜFSTAND FÜR GROSSDIESELMOTOREN

ENTWICKELT FÜR

01

COMMON-RAIL-SYSTEM

Zwei- und Viertakt-Schiffsmotoren.

02

2500-bar-SYSTEM

Vollständig konfigurierbares Hochdrucksystem.

03

ERWEITERTE ANALYSE

Einspritzratenverlauf, eingespritzte Masse, Öffnungs- und Schließzeiten, Drucksignale und Mehrfacheinspritzungen.

Vollständig integrierter Einspritzanalysator HDA-25000

LDE100: Analysator, Messtechnik und Prüfdiagramme in der Originalkomposition

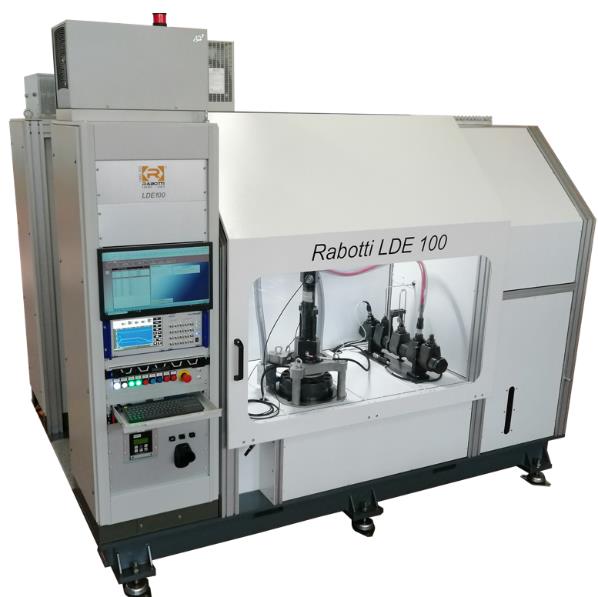

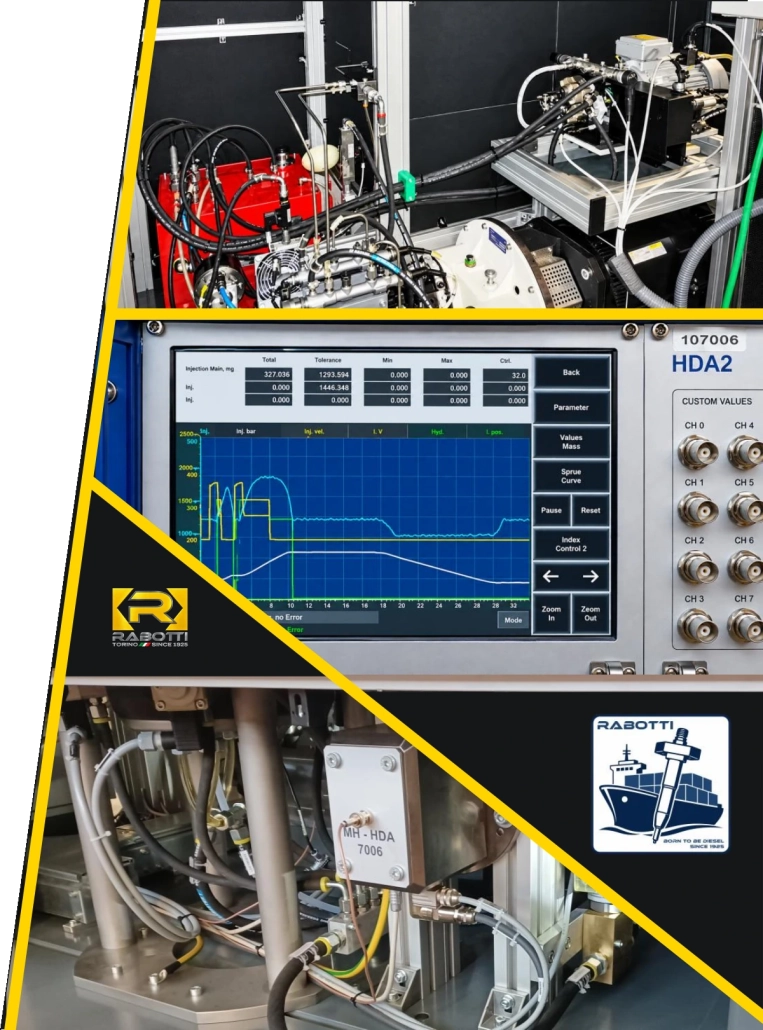

LDE100: Prüfanlage, HDA-Analysator und Prüfstandskreisläufe

Datenblatt LDE100

#2 – HPP100

PRÜFSTAND FÜR COMMON-RAIL-HOCHDRUCKPUMPEN

ENTWICKELT FÜR

01

COMMON-RAIL-SYSTEM

Flugzeug-Kolbenmotoren.

02

FLEXIBLE PLATTFORM

Einfach an unterschiedliche Pumpenbauarten und Hersteller anpassbar.

03

ERWEITERTE ANALYSE

Fördervolumenstrom, Rücklaufvolumenstrom, Druckverlauf, Zulaufdruck und Leistungsaufnahme.

HPP100: Druckverlauf bei 2000 U/min und einem Raildruck von 1800 bar, aus dem Original-PDF von Rabotti.

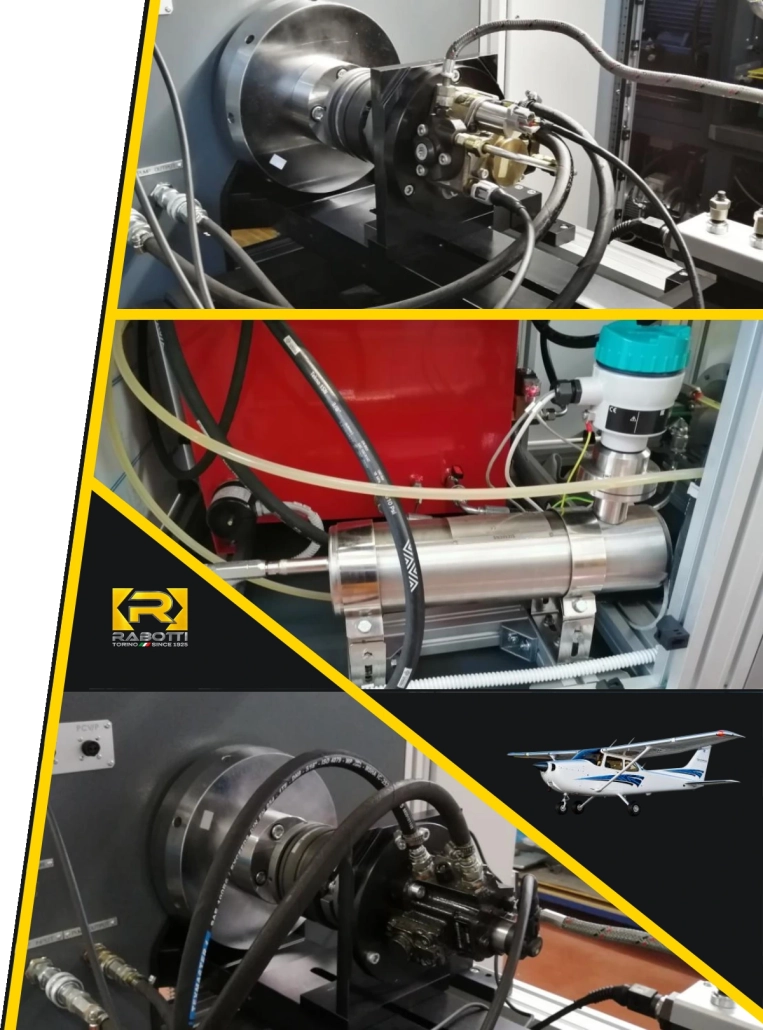

HPP100: Pumpenbaugruppe und Prüfkreislauf

Datenblatt HPP100

#3 – MIT100

PRÜFSTAND FÜR METHANOL-SAUGROHRINJEKTOREN VON SCHIFFSMOTOREN

ENTWICKELT FÜR

01

SYSTEME FÜR ALTERNATIVE KRAFTSTOFFE

Injektor-Versorgungssystem in Edelstahlausführung.

02

FLEXIBLE LÖSUNG

Umfangreiche Möglichkeiten zur Nachbildung realer Motorbetriebsbedingungen.

03

ERWEITERTE ANALYSE

Eingespritzte Masse, Öffnungs- und Schließzeiten, Nadelhub, Drucksignale und Mehrfacheinspritzungen.

MIT100: Methanolversorgungssystem und Schaltschrank

Datenblatt MIT100

#4 – GTB500

ANALYSATOR FÜR BENZINDIREKTEINSPRITZUNG

ENTWICKELT FÜR

01

BENZINDIREKTEINSPRITZUNG

Hochdrucksystem mit 500 bar.

02

FLEXIBLE LÖSUNG

Einfach an Injektoren unterschiedlicher Größe anpassbar.

03

ERWEITERTE ANALYSE

Einspritzmenge, Strahleindringtiefe, Spritzwinkel und Strahlbreite.

GTB500: Spritzbildanalyse, Modell und Prüfbaugruppe

#5 – LPP100

PRÜFSTAND FÜR KRAFTSTOFF-FÖRDERPUMPEN

ENTWICKELT FÜR

01

HYDRAULIKSYSTEME

Hydraulische Zahnradpumpen.

02

FLEXIBLE LÖSUNG

Manueller und automatischer Prüfbetrieb.

03

ERWEITERTE ANALYSE

Fördervolumenstrom, Ein- und Ausgangsdruck, Ein- und Ausgangstemperatur sowie Antriebsdrehmoment.

LPP100: Antrieb, Pumpe und Hydraulikkreisläufe

#6 – SCR200

AUTOMATISCHER PRÜFSTAND FÜR SCR-DOSIERMODULE

ENTWICKELT FÜR

NANYUE
FUEL INJECTION
SYSTEMS

01

ABGASNACHBEHANDLUNGSSYSTEM

SCR-System zur Reduzierung der NOx-Emissionen.

02

END-OF-LINE-PRÜFUNG

Präzise, zuverlässig und schnell – für die Qualitätskontrolle in der Produktion.

03

ERWEITERTE ANALYSE

Einspritzvolumenstrom, Spritzbildeigenschaften und Dichtheit.

SCR200: Originalkomposition von Spritzbild, Dosiermodul und Prüfbaugruppen

SCR200: Dosierbaugruppe und Prüfkreislauf

Datenblatt SCR200

#7 – FL101

AUTOMATISCHES END-OF-LINE-PRÜFSYSTEM FÜR EINZELSTECKPUMPEN

ENTWICKELT FÜR

NANYUE
FUEL INJECTION
SYSTEMS

01

SCHWERE NUTZFAHRZEUGE

Elektronisches Einzelsteckpumpen-Einspritzsystem (EUP).

02

END-OF-LINE-PRÜFUNG

Automatische Qualitätskontrolle in der Produktion mit Lasermarkierstation.

03

ERWEITERTE ANALYSE

Eingespritzte Masse, Öffnungs- und Schließzeiten, Einspritzratenverlauf und Statistik.

Vollständig integrierter Einspritzanalysator Mexus2.0

FL101: Anlagenmodell, Prüfstation und Anschlüsse

Weitere dokumentierte Prüfstände

Maßgeschneiderte Lösungen für die präzise und zuverlässige Analyse von Einspritzsystemen in den Bereichen Pkw, Nutzfahrzeuge, Schifffahrt und Luftfahrt.

LPP101: Prüfung von Niederdruck-Zahnradpumpen. C.R. 960 FIAT: volumetrische und mechanische Prüfungen an Einspritzkomponenten gemäß den Spezifikationen von FIAT CRF.

Datenblatt LPP101

Datenblatt C.R. 960 FIAT

UNSER VORGEHEN BEI DER UMSETZUNG
