Prüfstände für Reihen- und Verteilereinspritzpumpen

Der Ausgangspunkt für eine Werkstatt im Wandel.

Prüfung von Reihen- und Verteilerpumpen, Messung und Integrationsmöglichkeiten: eine Plattform, die sich auf die Aufgaben Ihrer Werkstatt abstimmen lässt.

BD890 MM

Reihen- und Verteilerpumpen

Reihen- und Verteilerpumpen mit Messgläsern oder elektronischer Messung. Mit Common-Rail- und EUI/EUP-Systemen kombinierbar.

Produkt entdecken

Wir gestalten Ihre Konfiguration.

Nennen Sie uns die zu prüfenden Pumpen und die benötigte Messart. Gemeinsam prüfen wir Ausstattung und Integrationsmöglichkeiten.

Sprechen Sie mit Rabotti

RabottiBD890 MM

Überblick Funktionen und Einsatz Technische Daten Sprechen wir darüber

Zurück Weiter

KONVENTIONELLE SYSTEME

BD890 MM: Prüfstand für Dieseleinspritzpumpen

Eine Plattform, verschiedene Konfigurationen.

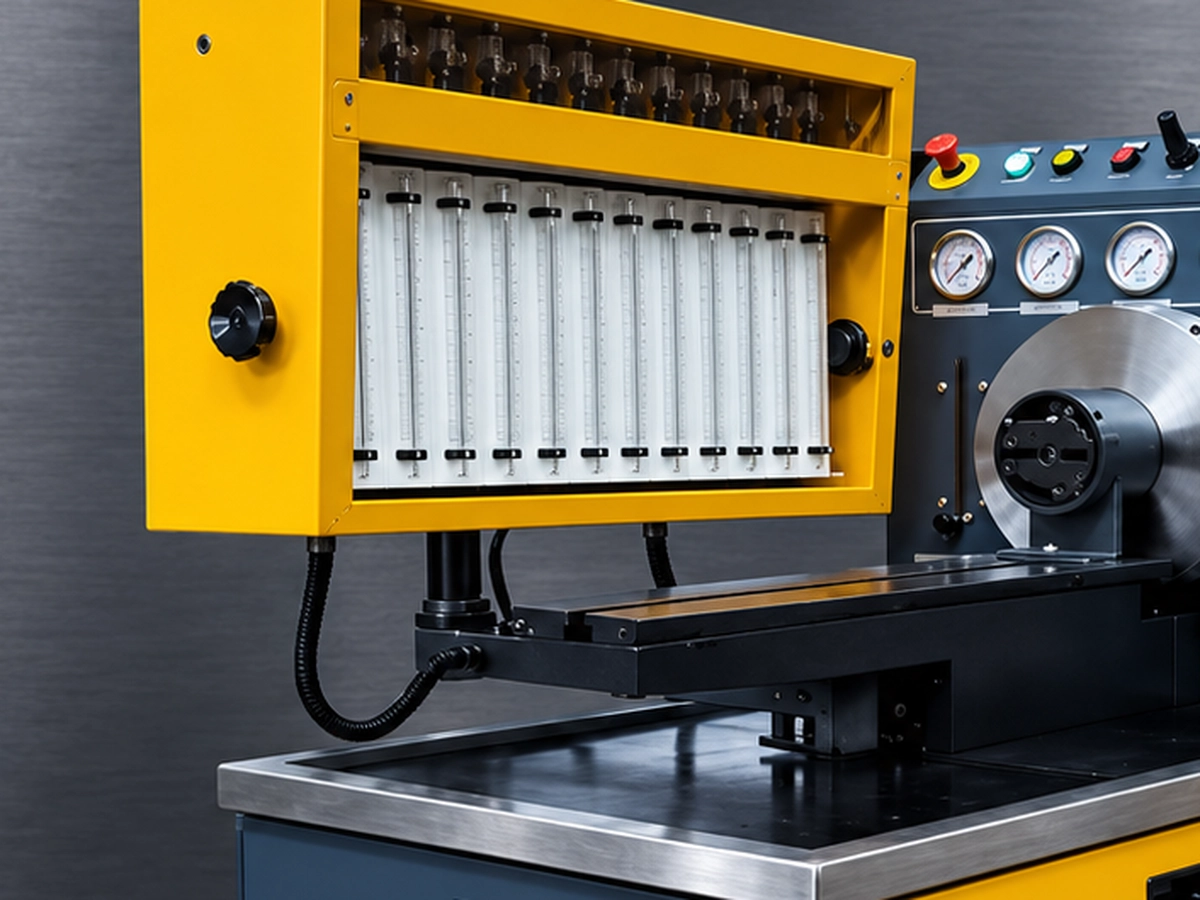

Für die Prüfung von Reihen- und Verteilereinspritzpumpen mit Messglas- oder elektronischer Messung und der Möglichkeit, weitere Systeme zu integrieren: Common Rail und EUI/EUP.

PDF ansehen und herunterladen Informationen anfordern

15-kW-Motor

Drehzahlbereich bis zu 4.000 U/min

Zwölf Messstellen

Funktion und Einsatz

Der BD890 führt die Rabotti-Tradition mit einem 15-kW-Motor und Messglasaufbau oder elektronischem Messgerät fort. Er prüft Reihen- und Verteilereinspritzpumpen und kann Common-Rail- oder EUI-/EUP-Systeme aufnehmen.

Verfügbarkeit und Konfiguration sind mit Rabotti abzuklären.

Der Prüfstand ermöglicht die Kontrolle der Einspritzmengen, der Funktion variabler Spritzversteller und der LDA-Einstellung. Er kann weitere Rabotti-Systeme für Common-Rail- oder EUI-/EUP-Prüfungen aufnehmen.

Technische Daten

MERKMAL	WERT
Abmessungen	1970 × 1790 × 700h mm
Gewicht	900 kg
Motorleistung	15 kW
Motortyp	Dreiphasig, 4-polig
Motorspannung	380 V
Motorfrequenz	50 Hz
Nenndrehzahl	1460 U/min
Nenndrehmoment bei 1450 U/min	98 Nm
Maximales Drehmoment bei 1450 U/min	274 Nm
Nennstrom	29,2 A
Netzanschluss	3P + N + GND
Dreiphasige Eingangsspannung	400 V ± 10%
Antriebsfrequenz	50/60 Hz
Drehzahlbereich	0–4000 rpm
Externe 12-V-Stromversorgung	6,3 A
Externe 24-V-Stromversorgung	5 A
Achshöhe	125 mm
ISO-Antriebskupplung	Durchmesser 120 mm
Messstellen	12
Volumen der Messgläser	45 und 150 cm³
Prüfölbehälter	50 L
Niederdruck-Förderpumpe	3,2 L/min
Hochdruck-Förderpumpe	3,2 L/min
Niederdruckmanometer	0–4 bar
Hochdruckmanometer	0–60 bar
Manometer für den Pumpeninnendruck	0–1,6 bar
Manometer der Förderpumpe	0–16 bar
Thermometer	0–80 °C
Heizung	2 kW
Temperatureinstellung	30–65 °C
Prüföl	DIN ISO 4113-1978C

BD890 MM. Ihre Anwendung bestimmt die Lösung.

Teilen Sie uns mit, welche Komponenten Sie bearbeiten und welche Arbeiten Sie ausführen möchten. Wir helfen Ihnen, Anwendung, Kompatibilität und Konfiguration zu prüfen.

Sprechen wir über BD890 MM Datenblatt für BD890 MM herunterladen
